■ 42mm兩相步進電機選型參數表
|
型號 |
步進角 |
額定電壓 |
額定電流 |
電阻 |
每相電感 |
保持力矩 |
轉動慣量 |
引線數 |
重量 |
電機長度 |
|
Deg. |
V |
A |
Ω/Φ |
mH/Φ |
mN-m |
G-CM2 |
lead |
Kg |
mm |
|
|
SS1702A10A |
1.8 |
5 |
0.85 |
5.75 |
8.1 |
262 |
33 |
4 |
0.23 |
34 |
|
SS1703A15A |
1.8 |
3 |
1.5 |
1.65 |
3.6 |
380 |
56 |
4 |
0.29 |
40 |
|
SS1704A20A |
1.8 |
3.6 |
2 |
1.8 |
4 |
540 |
66 |
4 |
0.38 |
49.5 |
說明：A：單出軸 B：雙出軸
■ 42mm兩相步進電機驅動器推薦
|
型號 |
驅動器推薦 |
|
SS1702A10A SS1703A15A SS1704A20A |
MD-2322 MD-2422 |

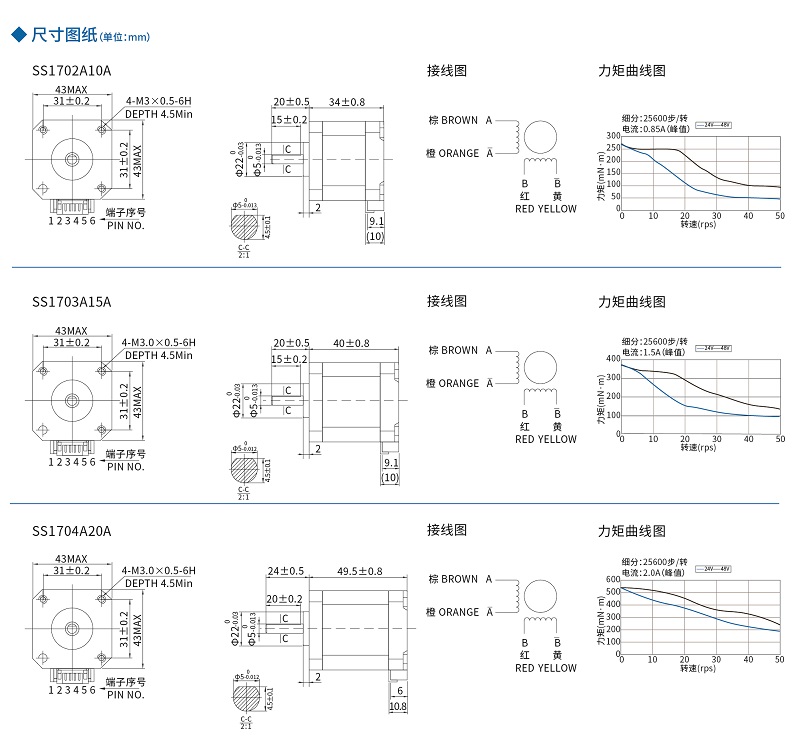

■ 42mm兩相步進電機尺寸圖紙
