■ 57mm兩相步進電機選型參數表
|
型號 |
步進角 |
額定電壓 |
額定電流 |
電阻 |
每相電感 |
保持力矩 |
轉動慣量 |
引線數 |
重量 |
電機長度 |
|
Deg. |
V |
A |
Ω/Φ |
mH/Φ |
mN-m |
G-CM2 |
lead |
Kg |
mm |
|
|
SS2301A42A |
1.8 |
6.35 |
4.2 |
0.31 |
0.9 |
756 |
145 |
4 |
0.51 |
42 |
|
SS2302A42A |
1.8 |
6.35/8 |
4.2 |
0.41 |
1.3 |
1220 |
245 |
4 |
0.71 |
54.5 |
|
SS2304A42A |
1.8 |
8 |
4.2 |
0.6 |
2.2 |
2400 |
470 |
4 |
1.11 |
77.5 |
說明：A：單出軸 B：雙出軸
■ 57mm兩相步進電機驅動器推薦
|
型號 |
驅動器推薦 |
|
SS2301A42A SS2302A42A SS2304A42A |
MD-2507 |

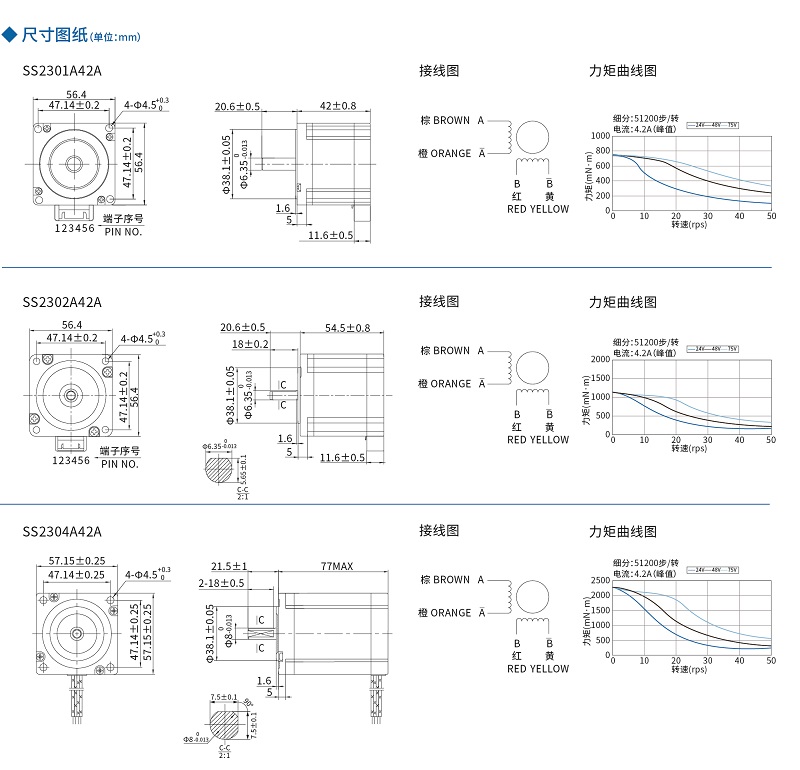

■ 57mm兩相步進電機尺寸圖紙
