■42mm系列齒輪減速步進電機特性
交期短，此款電機2019年基本可以保證1-2周的交期，部分型號是現貨
一體式電機，電機材料高檔，價格適中
高精度，電機回轉間隙值8弧分即0.15度
噪音低，運行平穩，可應用在慣量大的應用場景
機身短，利于安裝
■ 42mm系列齒輪減速步進電機選型參數表
|
型號 |
保持轉矩 |
轉子 慣量 |
額定電流 |
額定電壓 |
卷線電阻 |
卷線電感 |
基本 步進角 |
減速比 |
容許轉矩 |
容許速度 |
重量 |
|
|
單軸 |
雙軸 |
Deg. |
g.cm2 |
A |
V |
Ω/相 |
mH/相 |
Deg. |
N.m |
r/min |
Kg |
|
|
SS1701A10AB3.6 |
SS1701A10BB3.6 |
0.2 |
33×10-7 |
0.95 |
2.6 |
2.7 |
2.3 |
0.5° |
1:3.6 |
0.2 |
0-500 |
0.33 |
|
SS1701A10AB7.2 |
SS1701A10BB7.2 |
0.4 |
33×10-7 |
0.95 |
2.6 |
2.7 |
2.3 |
0.25° |
1:7.2 |
0.4 |
0-250 |
0.33 |
|
SS1701A10AB9.0 |
SS1701A10BB9.0 |
0.5 |
33×10-7 |
0.95 |
2.6 |
2.7 |
2.3 |
0.2° |
1:9 |
0.5 |
0-200 |
0.33 |
|
SS1701A10AB10 |
SS1701A10BB10 |
0.56 |
33×10-7 |
0.95 |
2.6 |
2.7 |
2.3 |
0.18° |
1：10 |
0.56 |
0-180 |
0.33 |
|
SS1701A10AB18 |
SS1701A10BB18 |
0.8 |
33×10-7 |
0.95 |
2.6 |
2.7 |
2.3 |
0.1° |
1：18 |
0.8 |
0-100 |
0.33 |
|
SS1701A10AB36 |
SS1701A10BB36 |
0.8 |
33×10-7 |
0.95 |
2.6 |
2.7 |
2.3 |
0.05° |
1：36 |
0.8 |
0-50 |
0.33 |
|
SS1701A10AB50 |
SS1701A10BB50 |
0.8 |
33×10-7 |
0.95 |
2.6 |
2.7 |
2.3 |
0.036° |
1：50 |
0.8 |
0-36 |
0.33 |
|
SS1701A10AB100 |
SS1701A10BB100 |
0.8 |
33×10-7 |
0.95 |
2.6 |
2.7 |
2.3 |
0.018° |
1：100 |
0.8 |
0-18 |
0.33 |
■ 42mm系列齒輪減速步進電機驅動器推薦
|
型號 |
驅動器推薦 |
|
SS1701A10AB3.6 SS1701A10BB3.6 SS1701A10AB7.2 SS1701A10BB7.2 SS1701A10AB9.0 SS1701A10BB9.0 SS1701A10AB10 SS1701A10BB10 SS1701A10AB18 SS1701A10BB18 SS1701A10AB36 SS1701A10BB36 SS1701A10AB50 SS1701A10BB50 SS1701A10AB100 SS1701A10BB100 |
MD2522 |

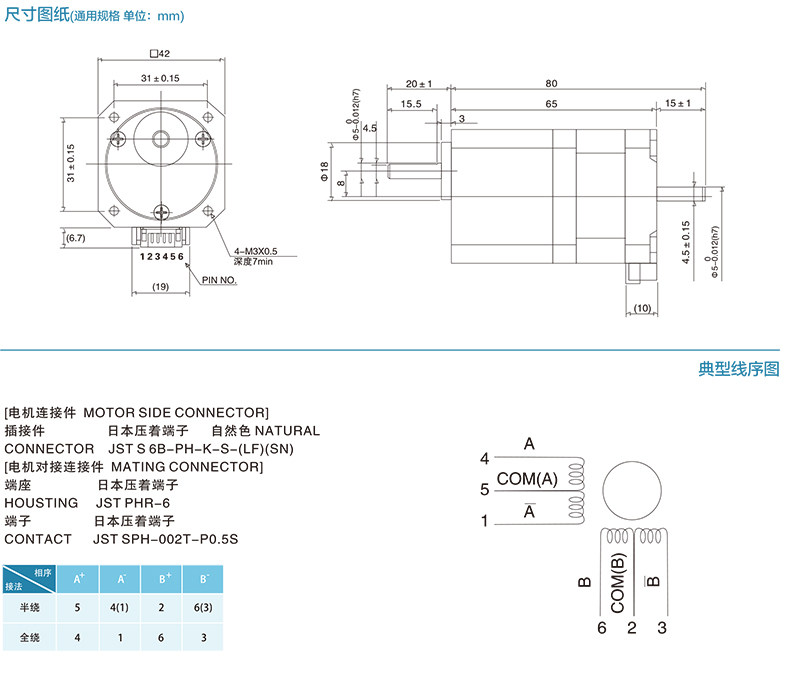

■ 42mm系列齒輪減速步進電機尺寸圖及接線圖
