■28PG系列行星減速步進電機特性
28PG系列行星減速箱步進電機特點：
1. 高精度，回轉精度≦2.5
2. 低噪聲，噪聲≦60dB
3. 長壽命，壽命到達8000H
4. 超大扭矩輸出，一級減速(減速箱長度24.5mm)效率80%，二級減速(減速箱長度31mm)效率70%，三級減速(減速箱長度37mm)效率60%，多種減速比選擇 。
■ 28PG系列齒輪減速步進電機選型參數(shù)表
|
型號 |
保持轉矩 |
額定電流 |
基本 步進角 |
減速比 |
最大力矩 |
速度 范圍 |
引線數(shù) |
電機 長度 |
減速箱長度 |
|
|
單出軸 |
雙處軸 |
Deg. |
A |
Deg. |
N.m |
r/min |
pin |
mm |
mm |
|
|
28PG1100-003 |
28PG1101-003 |
0.2 |
1 |
0.6 |
1:3 |
0.2 |
0-500 |
4 |
51 |
28 |
|
28PG1100-004 |
28PG1101-004 |
0.2 |
1 |
0.45 |
1:4 |
0.2 |
0-420 |
4 |
51 |
28 |
|
28PG2100-009 |
28PG2101-009 |
0.3 |
1 |
0.2 |
1:9 |
0.3 |
0-165 |
4 |
51 |
36 |
|
28PG2100-012 |
28PG2101-012 |
0.4 |
1 |
0.15 |
1:12 |
0.4 |
0-125 |
4 |
51 |
36 |
|
28PG2100-015 |
28PG2101-015 |
0.6 |
1 |
0.12 |
1:15 |
0.6 |
0-100 |
4 |
51 |
36 |
|
28PG2100-020 |
28PG2101-020 |
0.8 |
1 |
0.09 |
1:20 |
0.8 |
0-75 |
4 |
51 |
36 |
■ 28PG系列行星減速步進電機驅動器推薦
|
型號 |
驅動器推薦 |
|
28PG1100-003 28PG1101-003 28PG1100-004 28PG1101-004 28PG2100-009 28PG2101-009 28PG2100-012 28PG2101-012 28PG2100-015 28PG2101-015 28PG2100-020 28PG2101-020 |
MD2522 |

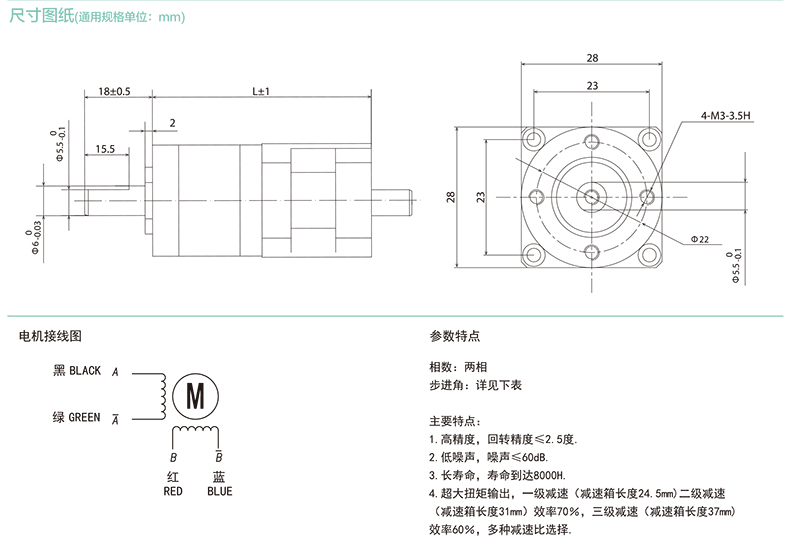

■ 28PG系列行星減速步進電機尺寸圖及接線圖
