■ 60mm三相步進電機選型參數表
|
型號 |
步進角 |
額定電壓 |
額定電流 |
電阻 |
每相電感 |
保持力矩 |
轉動慣量 |
軸徑 |
重量 |
電機長度 |
|
Deg. |
V |
A |
Ω/Φ |
mH/Φ |
mN-m |
G-CM2 |
Mm |
Kg |
mm |
|
|
SS2401C58A |
1.2 |
1.5 |
5.8 |
0.26 |
0.45 |
540 |
180 |
8 |
0.5 |
45.5 |
|
SS2402C58A |
1.2 |
2.3 |
5.8 |
0.32 |
0.76 |
900 |
260 |
8 |
0.8 |
54.5 |
|
SS2403C58A |
1.2 |
2.6 |
5.8 |
0.45 |
1.3 |
1500 |
460 |
8 |
1.3 |
76.5 |
說明：A：?jiǎn)纬鲚S B：雙出軸
■ 60mm三相步進電機驅動器推薦
|
型號 |
驅動器推薦 |
|
SS2401C58A SS2402C58A SS2403C58A |
MD-3778 |

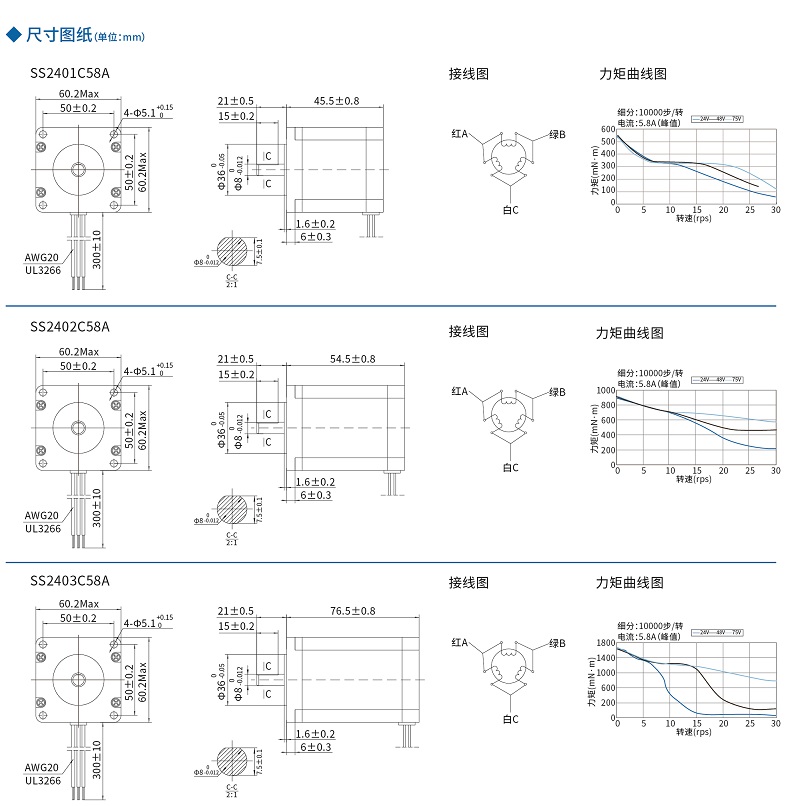

■ 60mm三相步進電機尺寸圖紙
