MD-2506-EC 是山社電機推出的 Ether CAT 總線驅動器，采用最新浮點 32 位雙核MCU 數字處理技術，驅動器控制算法采用先進的變電流技術和先進的變頻技術，驅動器發熱小，電機振動小，運行平穩。用戶可以設置 1-255 內的任意 ID 地址以及額定電流內的任意電流值，電機匹配等，能夠滿足大多數場合的應用需要。
MD-2506-EC總線驅動器可以驅動兩相開環步進電機，三相開環步進電機，多種步進電機等。由于采用內置微細分技術，即使在低細分的條件下，也能夠達到高細分的效果，低中高速運行都很平穩，噪音超小。驅動器內部集成了參數上電自動整定功能， 能夠針對不同電機自動生成最優運行參數， 最大限度發揮電機性能。
■ ethercat總線控制型步進電機驅動器MD-2506-EC特性
● 通訊頻率 100MHz
● 帶串口設置和調試功能
● 3 路光耦隔離 OC 輸出
● 參數上電自動整定功能
● 變電流控制使電機發熱大為降低
● 上電自動匹配電機
● 可驅動多種開環步進電機，例如 28、35、42，57，60系列開環步進電機
● 5 路光隔離信號輸入，其中 2 路為高速光耦隔離
● 電流設定方便，可在 1.0-6.0A 之間任意選擇，出廠默認電流 4.0A（峰值電流）
● 出廠默認細分為 50000（可通過軟件修改）
■ethercat總線控制型步進電機驅動器MD-2506-EC性能指標

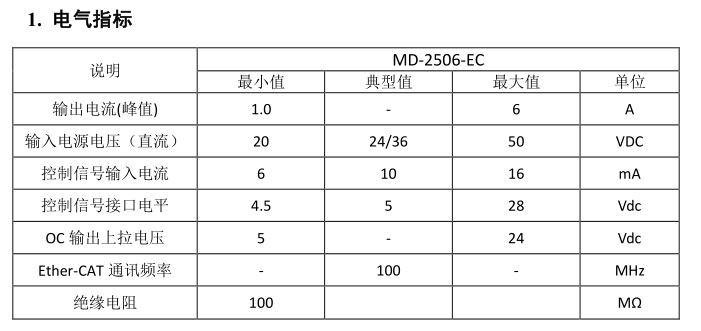

1、電氣指標

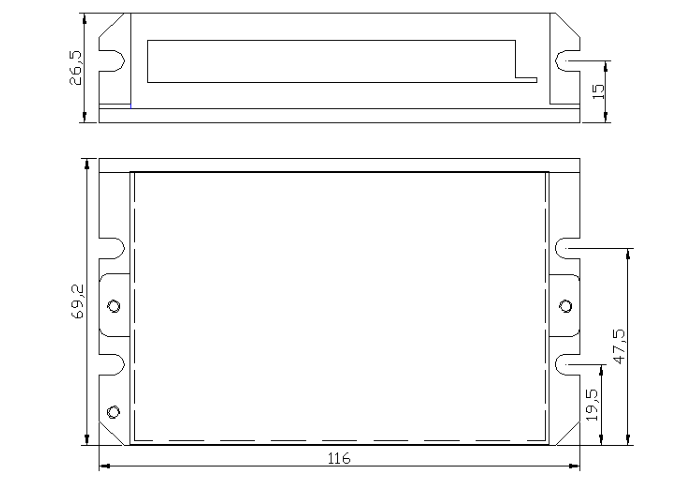

2、機械尺寸

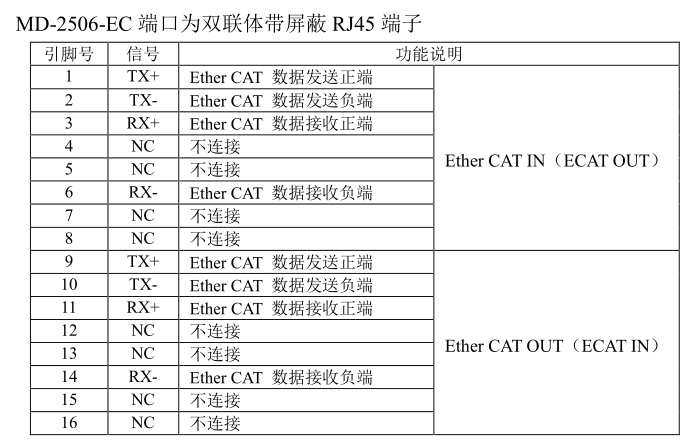

3、ethercat總線通訊接口
■ethercat總線控制型步進電機驅動器MD-2506-EC使用說明書見右側相關下載
