■步進電機驅動器MA3208特性
l 先進的數字電流控制提供卓越的高速力矩
l 自動設置電機參數和電機電流控制配置與抗共振阻尼設置
l 使用通用的交流輸入80 - 265 VAC
l 速度范圍 - 高達 30 rps
l 細分設置 - 撥碼開關可選，16種細分設置：200，400，800，1600，3200，6400，12800，25600，1000，2000，4000，5000，8000，10000，20000，25000 step/rev
l 運行電流 - 峰值設置，撥碼開關可選，16種電流設置：0.4，0.6，0.9，1.2，1.5，2.0，2.5，3.0，3.5，4.0，4.5，5.2，5.9，6.6，7.3，8.0A
l 空閑電流 - 自動減少電流1秒后電機停止， 撥碼開關選擇，4種運行電流設置：25%，50%，70%，90%
l 抗共振 - 增加系統阻尼比以減少中速段共振，使得馬達可在全速度范圍內穩定工作。 撥碼開關可選，4種設置為低到高的負載慣量
l 控制模式 - 步進脈沖方向輸入或CW/CCW 輸入，撥碼開關可選
l 輸入信號濾波 - 濾波過濾掉不必要的噪音，會導致額外的步驟，撥碼開關可選，2MHz 或150KHz
l 細分插補 - 撥碼開關選定，可降低電機運轉的振動，提高運行的平滑性
l 自檢 - 執行2 圈，1RPS，CW/CCW 移動測試，撥碼開關可選，ON 或 OFF
l 電機庫 - 16位旋鈕開關用來選擇電機所需的數據庫
■步進電機驅動器MA3208性能指標

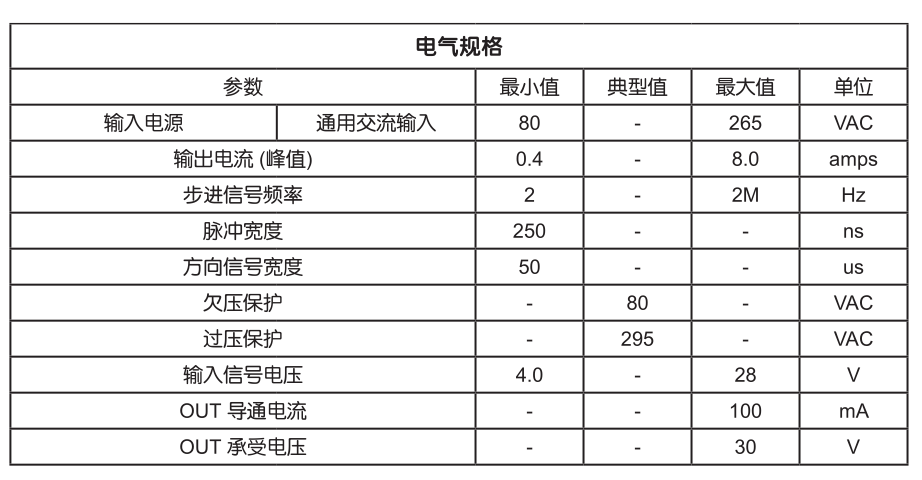

1. 電氣指標

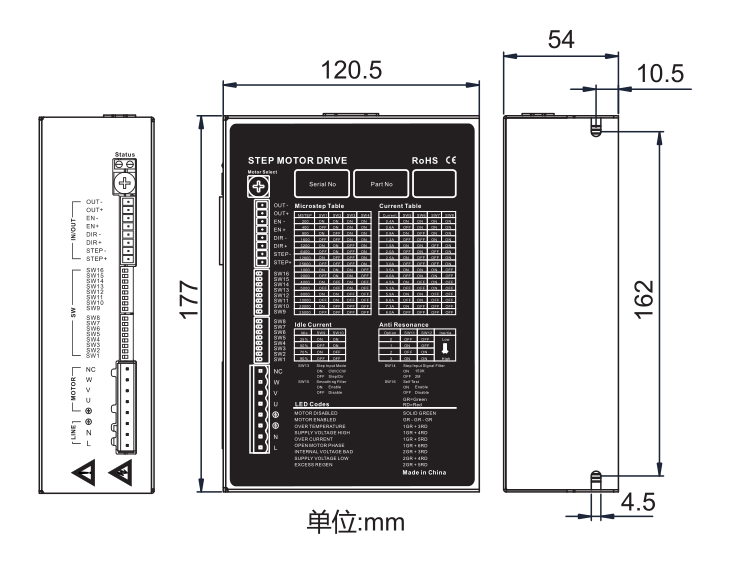

2. 機械尺寸
MA3208具體使用見右側下載使用手冊參考
