山社雙運動電機2021開年上線法蘭尺寸20MM和28MM兩個規格，工程師在客戶現場測試性能優越，一般在兩自由度機械系統中，采用一臺山社雙運動電機來代替兩個或多個旋轉電機及傳動裝置，可以大大簡化機械系統的結構，減小體積及重量，從而提高系統的精度和動靜態性能。
目前兩自由度的直線加旋轉運動驅動技術多采用兩個或多個旋轉電機以及中間傳動裝置來實現。由于中間機構的存在，使得系統控制方式復雜，系統體積大零部件多維護量大、價格昂貴，而且中間傳動裝置需要承受較大的軸向力，易出現磨損嚴重使系統可靠性降低的問題。山社雙運動電機集成直線及旋轉運動，一臺電機實現兩種功能，大大節省了安裝空間的同時提升了系統精度。山社雙運動電機可廣泛用于數控機床、機器人、攝像操作臺、雕刻機、汽車生產線等設備。
雙運動電機規格參數表：
|
規格 |
20MM |
28MM |
|
|
Z軸 |
θ軸 |
||
|
有效行程 |
50mm |
50mm |
±360° |
|
重復定位精度 |
±0.02mm |
±0.01mm |
±0.03° |
|
最大水平負載 |
10N（1kgf） |
30N（3kgf） |
|
|
最大垂直負載 |
5N（0.5kgf） |
15N（1.5kgf） |
|
|
軸向保持推力 |
5N（0.5kgf） |
15N（1.5kgf） |
|
|
最高速度 |
30mm/sec |
180mm/sec |
108RPM |
|
推薦加速度時間 |
0.15sec以上 |
0.2 sec以上 |
0.04 sec以上 |
|
導向方式 |
花鍵 |
花鍵 |
|
|
使用環境 |
0—40℃ |
0—40℃ |
|

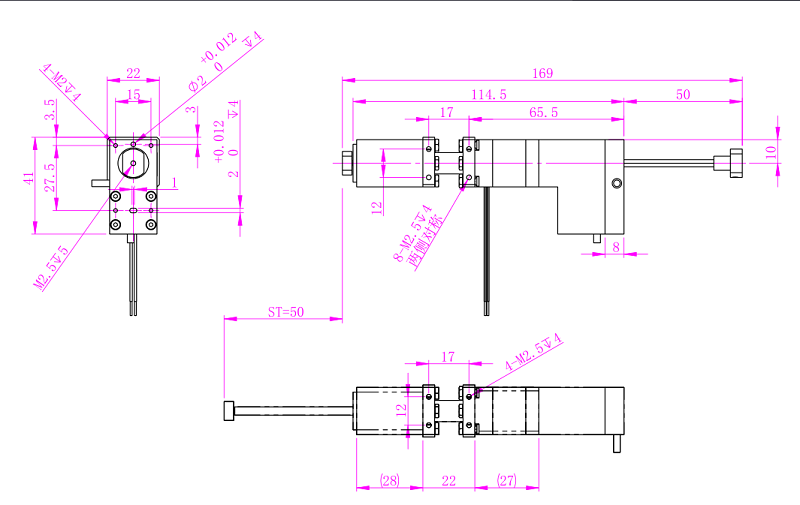

20MM雙運動電機尺寸圖：

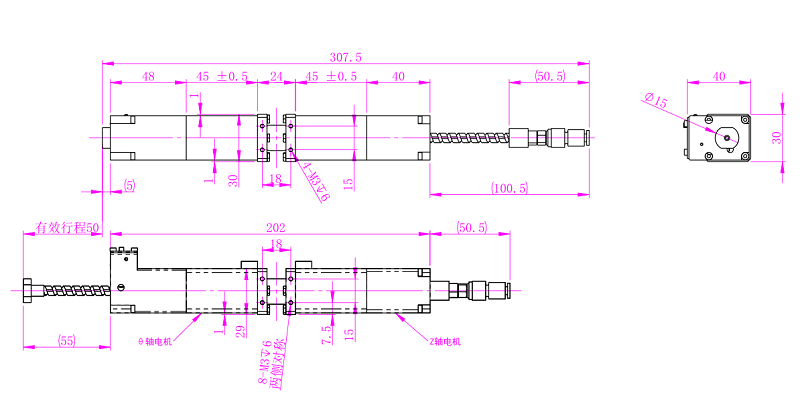

28MM雙運動電機尺寸圖：
山社電機工程師在設備取放料環節測試雙運動電機，設備工作效率明顯提升30%以上，取放料環節安裝空間節省50%以上。歡迎新老客戶聯系您的專屬工程師安排雙運動電機測試事宜。
